Minutero de escalera, angelatedo (1)

Hola A tod@s



Si queremos hacer alguna modificación,
reparación , cambio de sistema en automáticos de escalera, o alguna zona como pasillos, dependencias, etc… tenemos una serie de
aparatos, mecanismos, … que nos lo pueden facilitar para llevar a cabo la
instalación.



Hay varias formas de hacerla, desde lo más sencillo, si es una escalera de uno o dos tramos, hacerlo con conmutadas.
También con sensores de movimiento, o temporizadores compactos por pusación en caja de mecanismo

La forma más sencilla, un interruptor


Con una conmutada, desde uno, dos, tres o más puntos
Con un pulsador-temporizador de mecanismo



Con un temporizador, minutero,



Conexiones:

Forma de conectar un minutero de escalera, a 3 ó 4 hilos
Con uno para varias plantas



Con pulsadores electrónicos individuales de mecanismo



Con sensores de movimiento en cada planta, rellano, o cambio de dirección, esquinas ocultas, etc



Con varias lámparas en cada planta, (4 Hilos)



Con un minutero por cada planta



T9, cómo funciona
T9 conexión
T20 ó similar conexión
T2 electrónico, o similar  conexión
Pulsaluz, o similar, conexión





 Continuará,…
Muchas gracias.
Saludos, Ángel
Hola a tod@s.
He recibido este mensaje en un vídeo de You tube
 » Hola buenas tardes, a ver si me puedes ayudar, resulta que estoy cambiando unas lamparas en una caja escalera con 13 pisos en la cual a cada lampara le agregué una lampara de emergencia que se carga todo el tiempo ya que a la caja de cada lampara llega una fase permanente y las vueltas de pulsador para encender la lampara. Los ctos. se dividen en dos desde el 1 al 6to piso y desde el 7 al 13 . Pero lamentablemente hace unos dias trabajando en el 2do cto. se produjo un corto circuito que no he podido resolver, alguna idea de como atacar el problema para sacar el corto circuito?De antemano
gracias «

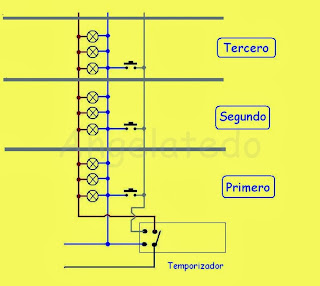

Según lo que dices, se supone que tienes este tipo de instalación de minutero, a cuatro hilos
 Escalera con temporizador 1
Y la modificación que has echo es esta… colocando una emergencia conectada en la fase y el neutro.
Escalera con temporizador 1 Colocar emergencia
Si has producido un corto, deberás chequear  las conexiones de esa planta, y  desconecta lo que hayas puesto nuevo:
– Puede estar la emergencia en corto  ?…
– Cambio de algún cable por otro ?…
– Algún roce, borna suelta, algún pelillo del cable esta haciendo contacto… algún cable cruzado?…
– Alguno de los taladros ha podido taladrar el cableado, y unificarlos por el tornillo ?….
– Revisa todas las posibles causas… lo más insignificante puede ser la causa.
 Si quitándo lo último que has conectado sigue el corto,…  es posible algún cambio de cable?…
Si continúa el problema,… desconecta todo lo referente a esa planta, y comprueba que no haya corto…. una vez que el resto de las plantas funcionan,   empieza a conectar de nuevo
todos los cables
Bueno. y a nos cuentas si lo solucionas.
Suerte.
Saludos, Ángel
